Feszültség, áram és ellenállás: az Ohm-törvény egyszerűen

A modern háztartásokban az elektromos áram jelenléte annyira természetessé vált, mint a levegővétel. Egyetlen gombnyomással világosságot teremtünk, működtetjük a hűtőszekrényt, feltöltjük a telefonunkat vagy meleg ételt készítünk az indukciós főzőlapon. Azonban amíg a vízvezetékekben lezajló folyamatokat látjuk és érezzük, az elektromosság észrevétlenül, a falakban futó vezetékeken keresztül teszi a dolgát. A feszültség, áram, és ellenállás alapjainak tisztázása nemcsak a fizika iránt érdeklődőknek hasznos, hanem minden ingatlantulajdonos számára elengedhetetlen, aki biztonságos és hatékony otthont szeretne fenntartani.

A villamosság világában ez a három fogalom alkotja az alapköveket. Szorosan összefüggenek egymással: ha az egyik megváltozik, az kihat a másik kettőre is. Ebben a cikkben szakmai alapossággal, de teljesen közérthető nyelvezettel, gyakorlati példákon és vízhasonlaton keresztül mutatjuk be, hogyan működik a feszültség, az áramerősség és az ellenállás, valamint azt, hogy miként érvényesülnek a hétköznapokban, az otthonod elektromos hálózatában.

A klasszikus vízhasonlat: Így értheted meg a legkönnyebben

Mivel az elektronok mozgása a szabad szem számára láthatatlan, az épületvillamossági oktatásban és a szakmai szemléltetésben évtizedek óta a vízvezeték-rendszerekkel való párhuzamot használjuk. A fizikai törvényszerűségek szinte tökéletesen lefedik egymást a két területen.

Képzelj el egy zárt vízhálózatot, amely egy víztoronyból, a hozzá kapcsolódó csövekből és egy vízkerékből áll:

• A feszültség (Volt) olyan, mint a víznyomás: A víztorony magassága hozza létre azt a nyomást, ami a vizet a csöveken keresztül préseli. Minél magasabban van a víztorony, annál nagyobb a nyomás. Elektromos értelemben a feszültség az a hajtóerő (potenciálkülönbség), ami az elektronokat mozgásra készteti.
• Az áramerősség (Amper) a vízhozam: Ez megmutatja, hogy egy adott időegység alatt mennyi víz folyik át a cső egy keresztmetszetén. A villamosságban az áram az átáramló elektronok konkrét mennyiségét jelenti.
• Az ellenállás (Ohm) a cső szűkülete vagy belső súrlódása: Ha a vízvezeték szűk, vagy kövek, lerakódások akadályozzák a víz útját, a víz nehezebben tud áramlani. Az elektromos hálózatban az ellenállás az az tényező, amely gátolja vagy korlátozza az elektronok szabad haladását.

Ez a három tényező határozza meg a rendszer működését. Ha nagy a nyomás (feszültség) és tágas a cső (kis ellenállás), hatalmas mennyiségű víz (áram) fog áramlani. Ha viszont a cső nagyon szűk (nagy ellenállás), a magas nyomás ellenére is csak kevés víz tud átjutni rajta.

Mi az a feszültség? (U – Jele: Volt)

A feszültség az az elektromos állapotváltozás vagy potenciálkülönbség két pont között, amely az elektromos töltések mozgását – vagyis az áramot – előidézi. A feszültség jele a fizikai képletekben az U, mértékegysége pedig a Volt (V), amelyet Alessandro Volta olasz fizikus tiszteletére neveztek el így.

Feszültség nélkül nincs áramlás. Egy elem vagy egy lakossági dugalj (konnektor) akkor is feszültség alatt áll, ha éppen semmilyen fogyasztó sincs rácsatlakoztatva. Ez pontosan olyan, mint az elzárt vízcsap: a nyomás jelen van a csőben, várja, hogy utat nyiss neki.

A háztartásokban előforduló feszültségszintek

Magyarországon és az Európai Unióban a lakossági hálózatban meghatározott szabványos feszültségszintekkel találkozhatsz:

• 230 Volt (Egyfázisú váltakozó feszültség): Ez a normál háztartási feszültség, amely a standard konnektorokban jelen van. Ezzel működnek a lámpák, a televízió, a hűtő és a legtöbb kiskészülék.
• 400 Volt (Háromfázisú feszültség, köznyelvben „ipari áram”): Nagyobb teljesítményű berendezésekhez használjuk, mint például hőszivattyúk, elektromos tűzhelyek, szaunák vagy nagyobb műhelygépek.
• Törpefeszültség (12V – 24V – 48V Egyenfeszültség): Biztonsági okokból vagy specifikus elektronikákhoz használjuk. Ilyenek például a LED szalagok tápegységei, az kaputelefonok, a riasztórendszerek, vagy a napelem rendszerek bizonyos egyenáramú körei.

Mi az az elektromos áram? (I – Jele: Amper)

Az elektromos áram a szabad töltéshordozók (fémekben leggyakrabban a szabad elektronok) rendezett mozgása. Az áramerősség jele az I, mértékegysége az Amper (A), André-Marie Ampère francia fizikus után.

Az áramerősség azt mutatja meg, hogy egységnyi idő (1 másodperc) alatt hány Coulombnyi töltés halad át a vezető keresztmetszetén. Közérthetőbben: minél több elektron áramlik egyszerre a vezetékben, annál nagyobb az áramerősség.

Egyenáram (DC) és Váltakozó áram (AC)

A feszültség áram ellenállás alapjai témakörben elengedhetetlen tisztázni az áram két fő típusát:

• Egyenáram (DC – Direct Current): Az elektronok mindig egyazon irányba áramlanak. Egyenáramot termelnek az elemek, az akkumulátorok és a napelemes modulok.
• Váltakozó áram (AC – Alternating Current): Az áram iránya és nagysága periodikusan, folyamatosan változik. A hálózati áram Magyarországon 50 Hz-es frekvenciájú váltakozó áram, ami azt jelenti, hogy az áram iránya másodpercenként 50-szer váltakozik. Ez a típus sokkal hatékonyabban szállítható nagy távolságokra.

Az áramerősség a döntő tényező a vezetékek méretezésénél. Ha egy készülék sok áramot vesz fel (magas az Amper értéke), akkor vastagabb rézvezetőre van szükség ahhoz, hogy a kábel ne melegedjen túl.

Mi az az elektromos ellenállás? (R – Jele: Ohm)

Az elektromos ellenállás az az anyagi tulajdonság, amely megmutatja, hogy egy adott anyag mennyire akadályozza az elektromos áram folyását. Az ellenállás jele az R (a latin resistentia szóból), mértékegysége az Ohm (Ω), Georg Simon Ohm német fizikus után.

Minden anyagnak van ellenállása. Az anyagokat elektromos szempontból három fő csoportra oszthatjuk:

• Vezetők: Nagyon kicsi az ellenállásuk, így kiválóan vezetik az áramot. A legjobb vezető az ezüst, de kiváló ár-érték aránya miatt a hálózatépítésben szinte kizárólag a rezet és ritkábban az alumíniumot használják.
• Szigetelők: Rendkívül nagy az ellenállásuk, szinte egyáltalán nem engedik át az elektronokat. Ilyen a műanyag, a üveg, a kerámia és a száraz fa. A kábelek külső burkolata műanyag szigetelés, ami megvéd minket az áramütéstől.
• Félvezetők: Ellenállásuk környezeti hatásokra (hőmérséklet, fény, feszültség) változik. Ezek képezik a modern elektronika, számítógépek és szilíciumalapú napelemes cellák alapját.

Mitől függ a vezetékek ellenállása?

A villanyszerelésben nem elhanyagolható szempont a vezetékek saját ellenállása. Egy huzal ellenállása három fő tényezőből tevődik össze:

1. Anyagminőség (Fajlagos ellenállás): A réznek kisebb az ellenállása, mint az alumíniumnak, ezért a rézvezetékek jobb hatásfokúak és terhelhetőbbek.
2. A vezető hossza: Minél hosszabb a kábel, annál nagyobb az ellenállása, így a vezeték végén feszültségesés tapasztalható.
3. A vezető keresztmetszete: Minél vastagabb a rézér (nagyobb a keresztmetszete $mm^2$-ben), annál kisebb az ellenállása, így több áramot képes elszállítani melegedés nélkül.

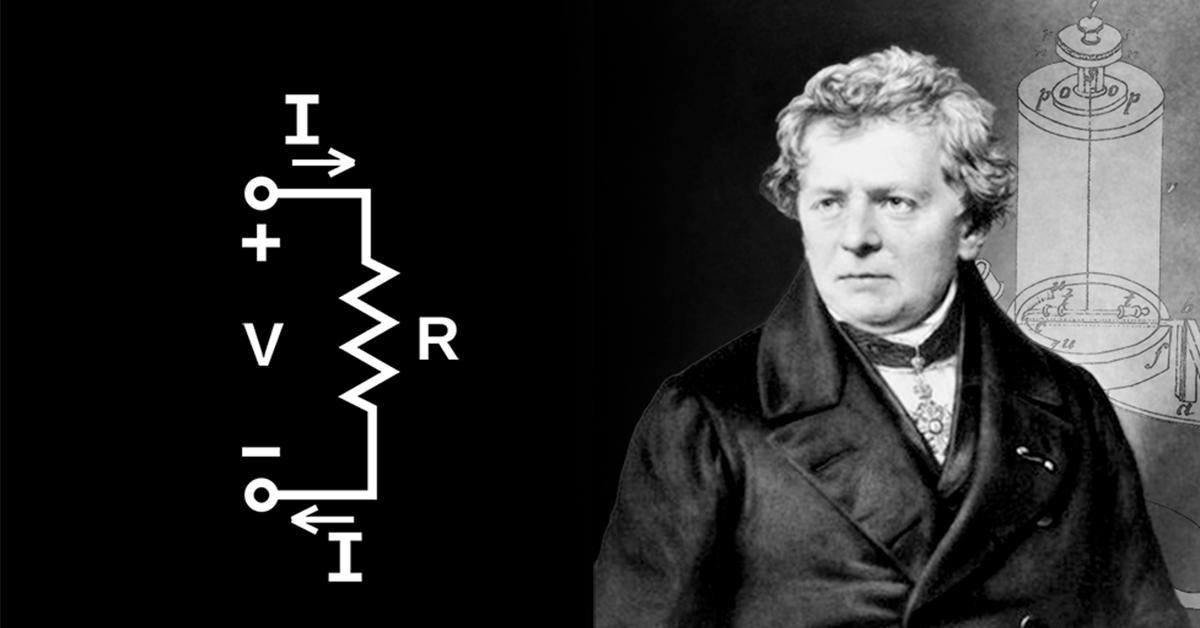

Az Ohm-törvény: A három tényező kapcsolata

Georg Simon Ohm ismerte fel a fizika egyik legfontosabb összefüggését, amely kimondja: egy vezető szakaszon átfolyó áramerősség egyenesen arányos a vezető végein mérhető feszültséggel, és fordítottan arányos a vezető ellenállásával.

A matematikai képlet rendkívül egyszerű:

U = I × R

Ebből az alapképletből bármelyik érték kiszámítható, ha a másik kettőt ismerjük:

• Áramerősség kiszámítása: I = U / R
• Ellenállás kiszámítása: R = U / I
• Feszültség kiszámítása: U = I × R

Gyakorlati példa az Ohm-törvényre

Képzeljük el, hogy van egy elektromos fűtőtestünk, amelynek a fűtőszála 46 Ohm ellenállású (R = 46 Ω). Ha ezt bedugjuk a 230 Volt feszültségű konnektorba (U = 230 V), mekkora áram fog átfolyni a készüléken?

I = U / R = 230 V / 46 Ω = 5 Amper.

Tehát a fűtőtest működés közben 5 Amper áramot vesz fel a hálózatból.

Elektromos teljesítmény (P – Watt): A negyedik kulcsfogalom

Ingatlantulajdonosként a számlákon és a háztartási gépek adatkezelő címkéin leggyakrabban nem az Amperrel vagy az Ohmmal, hanem a Watt-tal (W) vagy KiloWatt-tal (kW) találkozol. Ez az elektromos teljesítmény jele (P).

A teljesítmény megmutatja, hogy az elektromos berendezés mennyi munkát (energiát) végez vagy fogyaszt el egységnyi idő alatt. A teljesítmény az áram és a feszültség szorzata:

P = U × I

Ha az előző példánál maradunk (230 V feszültség és 5 A áram):

P = 230 V × 5 A = 1150 Watt (azaz 1,15 kW).

Ez az összefüggés mutatja meg, miért kell óvatosnak lennünk a nagy teljesítményű gépekkel. Egy 3450 Wattos elektromos sütő 230 Volton pontosan 15 Amper áramot igényel (3450 / 230 = 15). Ha a hálózaton a kismegszakító (biztosíték) csak 10 Amperes, akkor a sütő bekapcsolásakor a kismegszakító le fog oldani (leugrik a biztosíték).

BIZTONSÁGI FIGYELMEZTETÉS:
Az elektromos áram láthatatlan és életveszélyes! Bármilyen villanyszerelési, karbantartási vagy szerelési munka előtt kötelező a hálózat szakszerű feszültségmentesítése és a feszültségmentes állapot ellenőrzése megfelelő feszültségmérő eszközzel. Amennyiben nem rendelkezel megfelelő szakképesítéssel és tapasztalattal, soha ne nyúlj a hálózati vezetékekhez vagy a biztosítéktáblához! A szakszerűtlen beavatkozás halálos áramütést vagy elektromos tüzet okozhat. Mindig kérd szakképzett villanyszerelő segítségét!

Hogyan jelenik meg mindez az otthonodban?

A feszültség áram ellenállás alapjai ismerete döntő fontosságú az ingatlanok elektromos biztonsága és a korszerűsítések során.

1. A túlterhelés és a vezetékek túlmelegedése

Ha egy áramkörre túl sok fogyasztót csatlakoztatsz egy elosztóval (pl. mosógép, hajszárító és vízforraló egyszerre működik), az áramerősség (Amper) megnő. Mivel a fali rézvezetéknek van egy minimális ellenállása, a nagy áram hatására a vezeték hővé alakítja az energia egy részét. Ha az áramerősség meghaladja a kábel terhelhetőségét, a szigetelés megolvadhat, ami zárlathoz és elektromos tűzhöz vezethet.

2. A kismegszakítók (biztosítékok) szerepe

A biztosítéktáblán található kismegszakítók feladata pontosan az, hogy megvédjék a vezetékeket a túlterheléstől és a zárlattól. Ha az áramerősség áthalad a méretezett korláton (pl. 16A), a kismegszakító automatikusan lekapcsolja az adott áramkört, megszakítva az áram útját.

3. Megfelelő kábelkeresztmetszetek

A szabványos lakossági villanyszerelésben különböző átmérőjű rézvezetőket alkalmaznak a várható áramerősség függvényében:

• 1,5 mm² keresztmetszet: Általában világítási áramkörökhöz és kisebb terhelésű dugaljakhoz (max. 10A – 13A biztosítás).
• 2,5 mm² keresztmetszet: Nagyobb terhelésű dugaljakhoz, konyhai gépekhez, mosógéphez (max. 16A biztosítás).
• 4 mm² – 6 mm² vagy nagyobb: Elektromos főzőlapokhoz, szaunákhoz, hőszivattyúkhoz vagy a főbetáp vezetékekhez.

Összegzés

A feszültség (Volt) megadja a nyomást, az áram (Amper) az átfolyó mennyiséget, az ellenállás (Ohm) pedig a rendszerben lévő akadályt jelenti. E három tényező kényes egyensúlya határozza meg otthonod villamos hálózatának működését. A helyesen méretezett vezetékek, a megfelelő kismegszakítók és a szakszerű kivitelezés garantálják, hogy a háztartási gépek biztonságosan és hatékonyan működjenek. Ha felújítás előtt állsz, vagy elektromos problémát tapasztalsz otthonodban, a megértett alapok birtokában könnyebben egyeztethetsz a szakemberrel, de a kivitelezést mindig bízd regisztrált villanyszerelőre!

Gyakran Ismételt Kérdések (GYIK)

1. Miért ráz meg az áram, és a feszültség vagy az áramerősség a veszélyesebb?

A szervezetben kiváltott életveszélyes hatásért az emberi testen áthaladó áramerősség (Amper) a felelős (már 50 mA váltakozó áram is szívkamrafibrillációt okozhat). Ugyanakkor az áram megindításához elegendő feszültségre (Volt) van szükség, amely képes áttörni az emberi bőr ellenállását. Tehát a kettő együtt jelent veszélyt: a magas feszültség hajtja át a veszélyes nagyságú áramot a testünkön.

2. Mi történik, ha túl vékony vezetéket használunk egy nagy teljesítményű géphez?

A vékony vezetéknek nagyobb az ellenállása. Ha ezen próbálunk meg nagy áramerősséget átpréselni, a vezeték jelentős hőt termel. A kábel szigetelése átforrósodik, megolvad, megsemmisül, ami zárlatot, szikrázást és az épület szerkezetében keletkező elektromos tüzet vált ki.

3. Mi az a zárlat (rövidzárlat), és miért veszélyes?

A zárlat akkor következik be, amikor a fázisvezeték és a nulla vezető (vagy a földelés) közvetlenül, fogyasztó (ellenállás) közbeiktatása nélkül érintkezik egymással. Ebben az esetben az áramkör ellenállása szinte nullára (R ≈ 0 Ω) csökken. Az Ohm-törvény értelmében (I = U / R) az áramerősség pillanatok alatt a többszörösére ugrik (akár több száz Amperre), ami hatalmas szikrával, robbanásszerű hőhatással és az alkatrészek károsodásával jár, ha a védelmi berendezés nem kapcsol le azonnal.
